爆破测振仪使用方法及传感器介绍爆破测振仪使用方法及传感器介绍

2015/1/20

  爆破测振仪使用方法介绍:

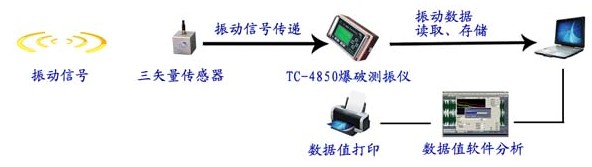

  爆破测振仪能在爆破工程现场独立记录事件诱发的振动信号,能与预装分析软件的电脑通讯,实现数据交换、监测报告制作、数据分析等功能;其工作原理如下图所示

  爆破测振仪器工作原理图 现场爆破测振仪传感器的安装采集 1. 探头安装选定测点,正确安装爆破振动传感器(向上、水平、X指向爆源、刚性接触) 2. 振动采集开启设备,采集爆破振动信号 3. 结果预览通过液晶屏现场预览测试结果(爆破振动特性值、波形)

  振动报告 1. 事件回放:设备与计算机建立通信,回放爆破振动事件 2. 信息编辑:编辑、填写现场测试相关信息(项目、测点、监测人员、环境信息等) 3. 提交打印:提交、打印已编辑的爆破振动报告

  安全药量/距离 1.选择数据:选定3组或3组以上实测数据(振动速度、爆源距离、施工装药量)2.衰减规律:研究爆区的振动衰减规律(K\a)

  3.安全药量:根据振动衰减规律和行业标准,轻松获得安全施工装药量。

  扩展:

  怎样选择和安装爆破测振仪传感器?

  国内目前采用的主要是振动速度传感器,选择的要素主要是:①灵敏度要与被测信号的强弱,以及二次仪表的量程相匹配,一般为28V/m.s-1。②频率响应要与测点的地质结构与二次仪表的采样速率相匹配,一般为5HZ---300HZ。③从传感器的幅频特性曲线图上选择线性关系好,保证使用范围恰是它的平直段。④要求传感器整体轻小、坚固、稳定、可靠、易安装。另外建议在工程爆破监测现场尽量使用三维一体传感器。

  传感器是反应被测信号的关键设备,为了能正确反映所测信号,除了传感器本身的性能指标满足一定要求外,传感器的安装、定位也是极为重要的。为了可靠地得到爆破地震动或结构动力响应的记录,传感器必须与被测点的表面牢固地结合在一起,否则在爆破振动时往往会导致传感器松动、滑落,使得信号完全失真,在工程测试中主要采用以下方法固定传感器:

  (1)若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂;

  (2)可在浇筑混凝土墩子时,先预埋固定螺栓,然后再用压板将传感器地板与预埋螺栓紧固相连;

  (3)如被测表面为土质时,可先将表面覆土夯实,将传感器直接埋入夯实土中,用木锤将传感器与土体敲紧使二者紧密接触。

  传感器安装时,还应该注意定位方向,要使传感器与所测量的振动方向一致,否则,也会带来测量误差,若测量竖向分量,则使传感器的测振方向垂直与地面;若测径向水平分量,则使传感器的测振方向垂直于由测点至爆心连线方向。
